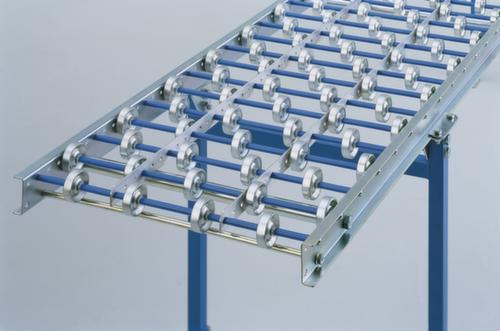

Stahlröllchenbahn - Einzelelement
Gerade- Zum Transport von Stückgütern durch Schwerkraft (Gefälle)
- Die erforderliche Neigung, die, je nach Beschaffenheit und Gewicht des Fördergutes, ca. 2-5% beträgt, wird durch höhenverstellbare Stützen ermöglicht
- Einfach und schnell aufzubauen
- Individuell erweiterbar
Rahmen:
- Aus verzinkten U-Stahlprofilen 20/70/20 x 2 mm
- Mit eingeschraubten Quertraversen
- Die Achsen sind zusätzlich durch Mittelstege abgefangen
- Rahmenhöhe 70 mm
- Gesamt-Bauhöhe 80 mm
Achsen und Röllchen:
- Achsen aus verzinktem Stahl, mit kugelgelagerten verzinkten Stahlröllchen besetzt
- Röllchendurchmesser 48 mm
Bitte beachten Sie:
- Das Fördergut muss einen formstabilen und glatten Unterboden, ohne Kanten, Ränder oder Gittermaschen besitzen
- Es sollte mindestens auf 3 Röllchenachsen aufliegen
- Als kleinste Breite darf 200 mm nicht unterschritten werden.
- 300 mm Bahnbreite für max. 500 mm Fördergut
Zubehör (bitte separat bestellen):
- Endanschlag
- Seitliche Führung (ab 2 m Förderhöhe vorgeschrieben)
- Doppelstützen zur festen Montage
Planungshilfe:
Fördergutbreite - Bahnbreite
- Die größte Breite des Fördergutes bestimmt die Bahnbreite
- Die Bauform gestattet einen reibungslosen Lauf auch bei seitlichem Überstand des Fördergutes von je 100 mm
- Empfehlenswert ist, die Bahnbreite nicht kleiner zu wählen als die Breite des Fördergutes
- Kleinste Breite des Fördergutes 200 mm
- Die kleinste Länge des Fördergutes bestimmt den Achsabstand
- Das Fördergut sollte jederzeit mindestens auf 3 Rollenachsen aufliegen
- Kleinste Fördergutlänge : 3 = erforderlicher Achsabstand
- Max. Fördergutlänge in Kurven 1000 mm, auf Geraden beliebig
- Das Gewicht des Fördergutes bestimmt den Stützenabstand und somit die Anzahl der Stützen
- Der Stützenabstand sollte 2 m nicht überschreiten
- Statische Traglast bis 200 kg (Stahlröllchen) pro Meter Bahnlänge bei 1 m Stützenabstand
